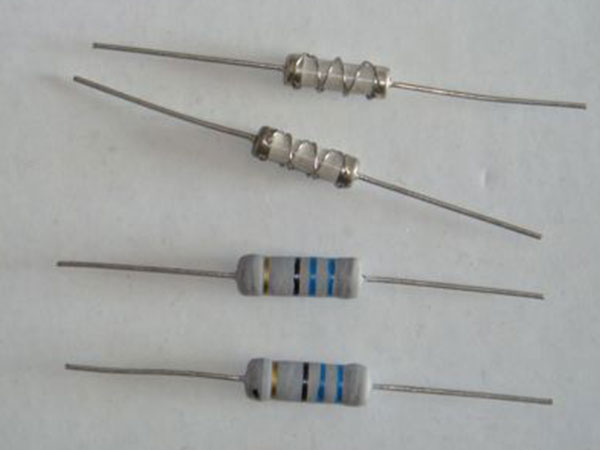

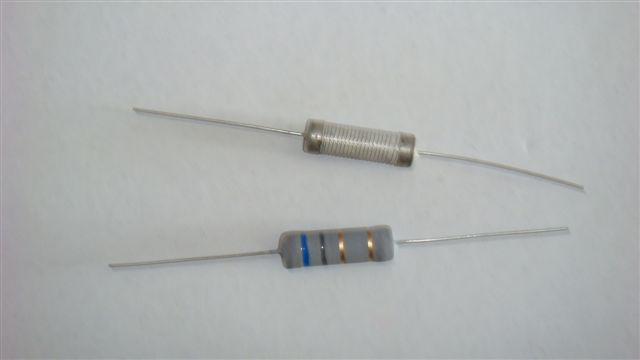

KNP/NKNP 繞線電阻器
產物特色
■ 合適歐盟RoHS。
■ 超低阻值。
■ 經由過程CQC認證
負荷特征曲線
首要參數
| 形號 | 額外的電功率（W） | 阻值大小 | 阻值偏差 | 圖案規格（mm） | 備注名稱 | ||||
| KNP | NKNP | D±0.5 | L±1.0 | d±0.05 | |||||
| KNP/NKNP | 0.25W | 0.5WS | 0.01-20 | 0.01-20 | ±5% | 6.5 | 2.5 | 0.45 | |
| KNP/NKNP | 0.5W | 1WS | 0.01～68 | 0.01～68 | 3.5 | 9.5 | 0.50 | ||
| KNP/NKNP | 1W | 2WS | 0.01～100 | 0.01～100 | 4.5 | 11.5 | 0.60 | ||
| KNP/NKNP | 2W | 3WS | 0.01～200 | 0.01～150 | 5.0 | 15.5 | 0.75 | ||
| KNP/NKNP | 3W | 5WS | 0.01～680 | 0.01～200 | 6.0 | 17.5 | 0.75 | ||
| KNP/NKNP | 5W | 7WS | 0.01～750 | 0.01～470 | 8.0 | 24.0 | 0.75 |
|
|
額外情況溫度 : ＋70°C
利用溫度規模 : －55°C～＋155°C
額外電壓是√額外功率×公稱電阻值
電氣特征
| 進行實驗類別 | 激活能需求 | 實驗報告方式 |
| 過載保護（多日候） | △R≤±（1%R+0.05Ω） | 2.5倍額外的電阻值、5秒 |
| 可焊性 | 沾錫總面積不小于等于95% | 260±10℃、2±0.5S |
| 引入端的強度 | △R≤±（1%R+0.05Ω） | 拉力：10N、10±1S 迂回曲折：2×900 改進：2×1800 |
| 耐焊熱 | △R≤±（1%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S |
| 室溫魔鬼司令變動 | △R≤±(1%R+0.05Ω) | -55±3℃、30min; 155±3℃、30min 5次宿命 |
| 電阻功率溫公式 | TCR≤±250PPM/℃ | 過于常溫100℃、恒溫器30～40min |
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，超額直流電相電壓 1.5hON、0.5hOFF的時間. |
| 恒定干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
